Khi cần đĩa thép, vành tròn, mặt bích hoặc tấm đế hình tròn, bạn không chỉ cần cung cấp đường kính thành phẩm. Độ dày vật liệu, lỗ tâm, vị trí lỗ liên kết, dung sai và yêu cầu xử lý mép đều ảnh hưởng đến phương pháp sản xuất. Một yêu cầu thiếu thông tin có thể khiến phôi khó lắp ráp hoặc phát sinh thêm công đoạn sau khi nhận hàng.
Gia công thép tấm tròn là quá trình tạo chi tiết dạng đĩa, vành hoặc mặt bích từ thép tấm bằng phương pháp cắt phù hợp, sau đó có thể khoan, đột lỗ, xử lý mép hay hoàn thiện bề mặt theo bản vẽ. Bài viết này giúp bạn hiểu rõ cách chọn phương pháp, chuẩn bị yêu cầu kỹ thuật và kiểm tra thành phẩm trước khi đưa vào lắp ráp.
Tóm tắt: Muốn đặt gia công thép tấm tròn đúng nhu cầu, bạn cần xác định loại thép, chiều dày, đường kính ngoài, đường kính lỗ tâm, số lượng lỗ, dung sai và tình trạng mép sau cắt. Laser phù hợp khi ưu tiên đường cắt gọn và chi tiết có nhiều biên dạng; plasma thường được cân nhắc cho một số nhóm thép carbon và chiều dày phù hợp; các công đoạn khoan, tiện hoặc xử lý mép được bổ sung khi bản vẽ yêu cầu khả năng lắp ghép cao hơn.
Gia công thép tấm tròn là gì?
Gia công thép tấm tròn thường được hiểu là cắt một chi tiết có biên dạng tròn từ tấm thép phẳng. Thành phẩm có thể là một đĩa đặc, vành khuyên, mặt bích, nắp tròn, tấm đế hoặc chi tiết có thêm lỗ tâm và cụm lỗ liên kết.
Khái niệm này cần được phân biệt với gia công thép tròn đặc. Thép tấm tròn có chiều dày theo tấm và thường được xác định bằng đường kính ngoài; trong khi thép tròn đặc là thanh có tiết diện tròn, thường được tiện hoặc phay để làm trục, chốt và chi tiết truyền động.
Nếu chưa chốt vật liệu, bạn nên đối chiếu yêu cầu sử dụng với nhóm thép tấm dùng cho gia công cơ khí. Việc lựa chọn phải dựa trên bản vẽ, môi trường làm việc và yêu cầu chịu lực thay vì chỉ so sánh giá vật tư.
.jpg "Gia công thép tấm tròn theo bản vẽ")
Những dạng thép tấm tròn thường được đặt gia công
Hình tròn bên ngoài mới chỉ là thông tin cơ bản. Mỗi dạng chi tiết có yêu cầu khác nhau về độ đồng tâm, lỗ liên kết, mép cắt và công đoạn hoàn thiện. Bạn nên xác định đúng nhóm thành phẩm trước khi yêu cầu báo giá.

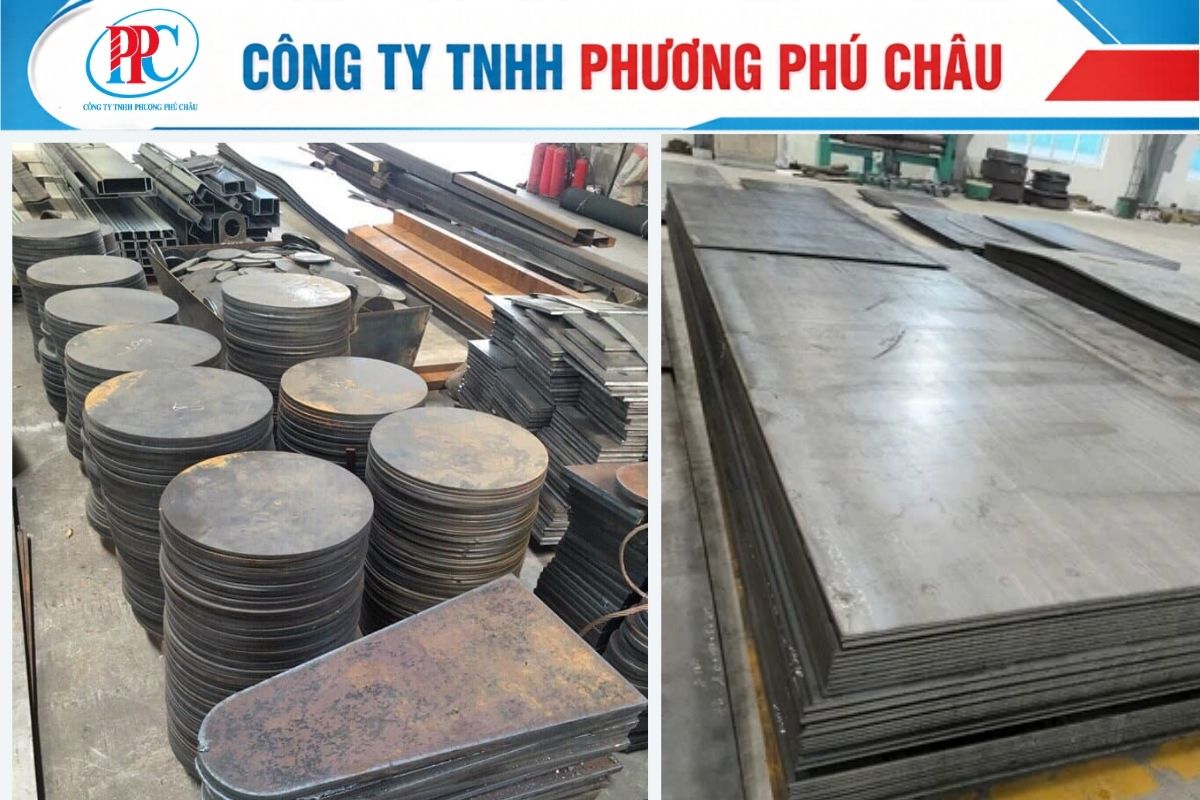

Đĩa thép tròn đặc
Đây là chi tiết được cắt theo một đường tròn kín và không có lỗ tâm. Đĩa thép có thể dùng làm tấm đế, nắp che, phôi chế tạo hoặc bộ phận của thiết bị. Khi đặt cắt phôi thép tròn, bạn cần ghi rõ đường kính thành phẩm, chiều dày và việc có cần làm sạch ba via hay không.

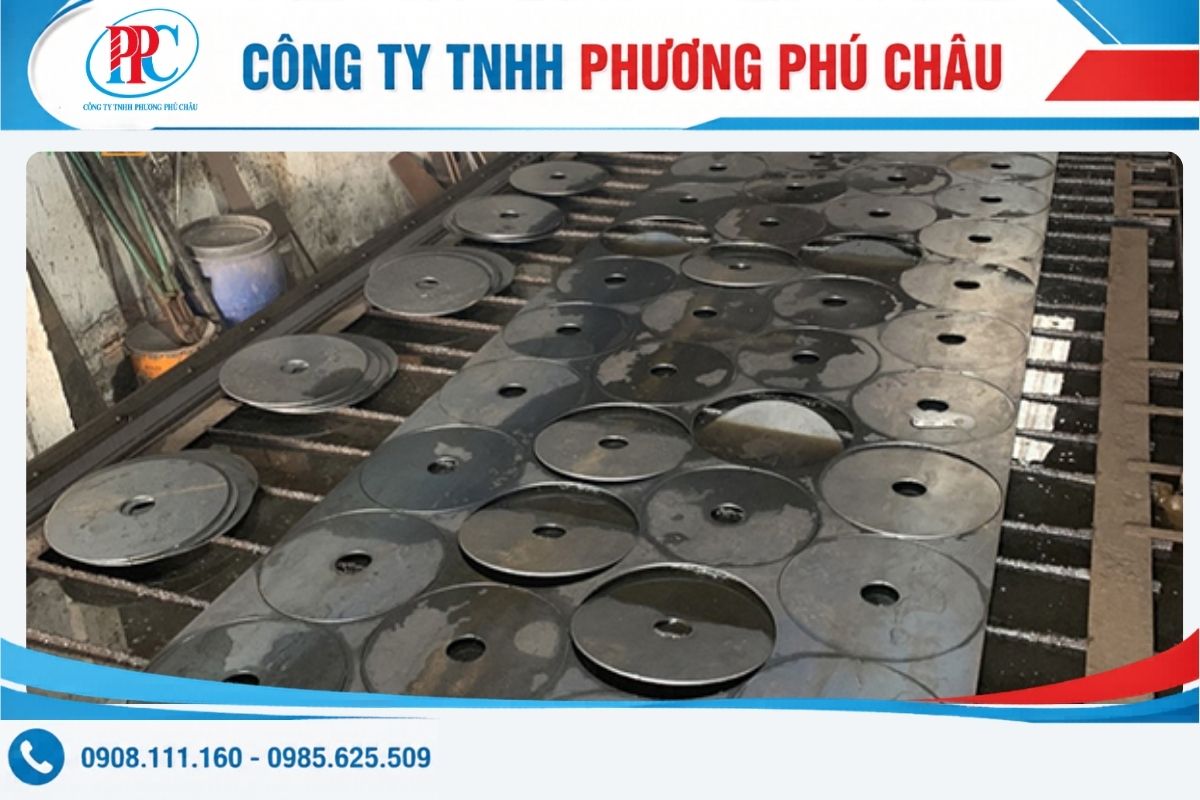

Vành thép và mặt bích tròn
Vành thép có đường kính ngoài và đường kính trong. Mặt bích có thể bổ sung các lỗ liên kết phân bố theo một đường tròn tâm. Với nhóm này, bản vẽ phải thể hiện rõ tâm chuẩn, đường kính vòng chia lỗ, số lỗ và đường kính từng lỗ để hạn chế sai lệch khi lắp ghép.
Tấm tròn có lỗ, rãnh hoặc biên dạng kết hợp
Chi tiết có lỗ oval, rãnh, tai liên kết hoặc đường cắt bên trong cần được chuẩn bị bằng file bản vẽ rõ ràng. Trường hợp này phù hợp với quy trình CNC laser thép tấm theo biên dạng khi vật liệu, chiều dày và yêu cầu kỹ thuật nằm trong khả năng của thiết bị.
Phương pháp gia công thép tấm tròn phổ biến
Không có một phương pháp phù hợp cho mọi loại chi tiết. Khi tư vấn gia công thép tấm tròn, xưởng cần xem xét vật liệu, chiều dày, đường kính, số lượng, yêu cầu mép cắt và các công đoạn tiếp theo.
| Phương pháp | Trường hợp nên cân nhắc | Điểm cần xác nhận |
|---|---|---|
| Cắt laser | Chi tiết cần biên dạng rõ, có nhiều lỗ hoặc đường cắt bên trong và yêu cầu hoàn thiện tốt. | Loại vật liệu, chiều dày, chất lượng mép và khả năng đáp ứng của máy. |
| Cắt plasma CNC | Một số chi tiết thép carbon có chiều dày phù hợp, ưu tiên hiệu quả sản xuất. | Độ vát mép, vùng ảnh hưởng nhiệt và lượng dư cho công đoạn sau. |
| Cắt oxy gas | Thép carbon dày hoặc phôi sẽ tiếp tục gia công cơ khí. | Biến dạng nhiệt, chất lượng bề mặt cắt và lượng dư cần thiết. |
| Khoan, tiện hoặc phay bổ sung | Lỗ, mặt chuẩn hoặc đường kính cần độ hoàn thiện cao hơn khả năng của công đoạn cắt thô. | Chuẩn gá, lượng dư và dung sai cuối cùng trên bản vẽ. |
Bảng trên chỉ là nguyên tắc định hướng. Quyết định cuối cùng phải dựa trên bản vẽ và năng lực thiết bị thực tế. Bạn không nên mặc định laser luôn phù hợp nhất hoặc plasma luôn rẻ hơn nếu chưa tính tổng chiều dài đường cắt, công đoạn xử lý mép và yêu cầu nghiệm thu.
Cần cung cấp thông tin gì trước khi đặt gia công?
Một yêu cầu báo giá rõ ràng giúp xưởng chọn vật liệu, sắp xếp công nghệ và dự toán khối lượng chính xác hơn. Với gia công thép tấm tròn, bạn nên chuẩn bị tối thiểu các thông tin sau:
- Loại vật liệu hoặc mác thép theo hồ sơ thiết kế.
- Chiều dày tấm và đường kính ngoài của chi tiết.
- Đường kính lỗ tâm nếu sản phẩm là vành hoặc mặt bích.
- Số lượng, kích thước và vị trí các lỗ liên kết.
- Dung sai áp dụng cho đường kính, lỗ và khoảng cách tâm.
- Yêu cầu về ba via, cạnh sắc, độ vát hoặc tình trạng mép sau cắt.
- Số lượng chi tiết và tiến độ cần nhận hàng.
- Công đoạn tiếp theo: hàn, khoan, tiện, sơn, mạ hoặc lắp ráp.
Nếu chi tiết có nhiều lỗ hoặc hình dạng kết hợp, bạn nên gửi file CAD/DXF cùng bản PDF có đầy đủ kích thước để đối chiếu. File cắt không nên là nguồn thông tin duy nhất nếu chưa thể hiện dung sai, vật liệu và yêu cầu hoàn thiện.

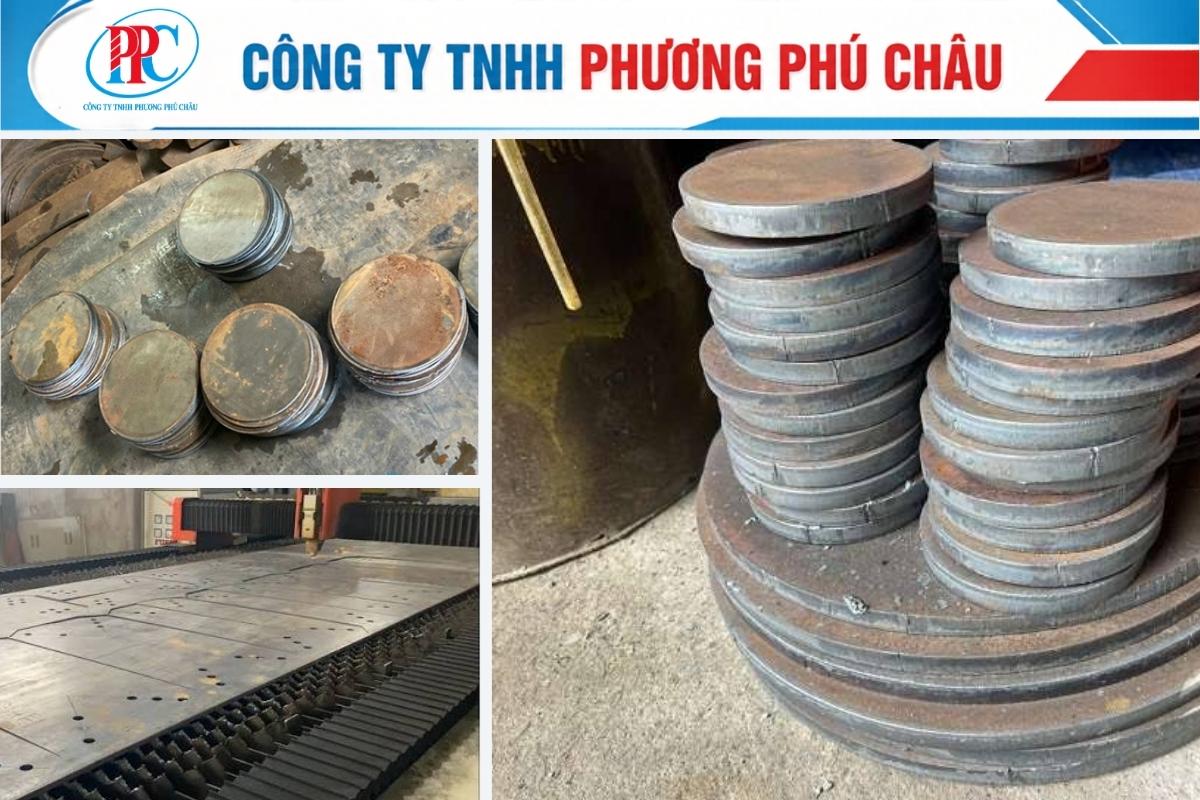

Quy trình gia công thép tấm tròn theo bản vẽ
Quy trình rõ ràng giúp kiểm soát từ khâu tiếp nhận bản vẽ đến nghiệm thu. Tùy độ phức tạp, gia công thép tấm tròn có thể chỉ gồm cắt phôi hoặc kết hợp thêm khoan, xử lý mép và hoàn thiện.
- Tiếp nhận yêu cầu: kiểm tra file, kích thước, vật liệu, số lượng và tiến độ.
- Đối chiếu khả năng gia công: đánh giá chiều dày, biên dạng, lỗ và yêu cầu dung sai.
- Chọn phương pháp: xác định công nghệ cắt cùng các bước xử lý sau cắt.
- Chuẩn bị và bố trí phôi: sắp xếp chi tiết trên tấm để phù hợp với khổ vật liệu và quá trình sản xuất.
- Cắt và hoàn thiện: tạo đường kính ngoài, lỗ trong, rãnh và xử lý mép theo yêu cầu đã thống nhất.
- Kiểm tra thành phẩm: đo kích thước chính, kiểm tra bề mặt, mép cắt và số lượng trước khi bàn giao.
Nếu đơn hàng còn những hạng mục cắt, chấn hoặc đục lỗ khác, bạn có thể gửi chung trong yêu cầu gia công thép tấm theo bản vẽ để xưởng xem xét trình tự công đoạn đồng bộ.
Cách kiểm tra thành phẩm thép tấm tròn
Kiểm tra chỉ bằng mắt thường chưa đủ với chi tiết dùng để lắp ghép. Bạn cần dựa trên kích thước và yêu cầu đã thống nhất trong bản vẽ hoặc đơn hàng.
- Đo đường kính ngoài tại nhiều vị trí thay vì chỉ đo một phương.
- Kiểm tra đường kính trong, lỗ tâm và độ đồng tâm nếu bản vẽ có yêu cầu.
- Đối chiếu số lượng, đường kính và vị trí cụm lỗ.
- Quan sát ba via, xỉ bám, cạnh sắc, vết cháy và biến dạng nhiệt.
- Kiểm tra độ phẳng nếu chi tiết được dùng làm mặt đế hoặc mặt lắp ghép.
- Xác nhận ký hiệu, phân loại và số lượng trước khi đưa vào sản xuất.
Bạn có thể tham khảo thêm checklist nghiệm thu gia công thép tấm để tổ chức bước kiểm tra đầu vào trước khi hàn, tiện hoặc lắp ráp.
Những yếu tố ảnh hưởng đến báo giá gia công
Không nên áp dụng một đơn giá cố định cho mọi đơn hàng gia công thép tấm tròn. Bảng giá trên thị trường thường chỉ có tính tham khảo vì chi phí thực tế thay đổi theo vật liệu, độ dày, đường kính và phạm vi công việc.
- Giá và khổ vật liệu đầu vào.
- Chiều dày và tổng chiều dài đường cắt.
- Đường kính ngoài, lỗ tâm, số lỗ và độ phức tạp của biên dạng.
- Phương pháp cắt và yêu cầu dung sai.
- Mức độ xử lý ba via, mép cắt hoặc gia công cơ khí bổ sung.
- Số lượng chi tiết và khả năng bố trí phôi trên tấm.
- Yêu cầu kiểm tra, phân loại, đóng gói và tiến độ giao hàng.
Để nhận báo giá có cơ sở, bạn nên gửi bản vẽ hoặc bảng kích thước kèm số lượng. Nếu chỉ hỏi giá theo kilôgam hoặc đường kính mà chưa có chiều dày, lỗ và yêu cầu mép, xưởng chưa thể xác định đầy đủ khối lượng gia công.
Tiêu chí lựa chọn đơn vị gia công phù hợp
Một đơn vị phù hợp không chỉ nhận được file cắt mà còn phải xác nhận những thông tin có thể ảnh hưởng đến khả năng sử dụng của thành phẩm. Trước khi đặt gia công thép tấm tròn, bạn nên đánh giá:
- Khả năng đọc và kiểm tra bản vẽ trước khi sản xuất.
- Phương pháp cắt phù hợp với vật liệu và chiều dày thực tế.
- Phạm vi nhận cắt lỗ, rãnh và xử lý mép sau cắt.
- Cách xác nhận dung sai và tiêu chí nghiệm thu.
- Báo giá nêu rõ vật liệu, khối lượng công việc và công đoạn đi kèm.
- Có hình ảnh sản xuất hoặc thành phẩm thực tế để đối chiếu năng lực.
Phương Phú Châu cung cấp thép tấm và các hạng mục cắt, CNC, chấn, dập, bo cạnh theo yêu cầu. Khả năng xử lý cụ thể đối với từng loại vật liệu, độ dày, đường kính và dung sai sẽ được xác nhận sau khi tiếp nhận bản vẽ. Với chi tiết chỉ cần cắt phôi, bạn có thể gửi yêu cầu qua nhóm dịch vụ cắt thép tấm theo kích thước.
Câu hỏi thường gặp về gia công thép tấm tròn
Cần bản vẽ khi đặt cắt thép tấm hình tròn không?
Chi tiết chỉ có đường kính ngoài và yêu cầu thông thường có thể được mô tả bằng bảng kích thước. Tuy nhiên, nếu có lỗ tâm, nhiều lỗ liên kết, rãnh hoặc dung sai riêng, bạn nên gửi bản vẽ PDF cùng file CAD/DXF để xưởng kiểm tra đầy đủ.
Cắt laser hay plasma phù hợp hơn?
Việc lựa chọn phụ thuộc vào loại thép, chiều dày, đường kính, mức độ phức tạp và yêu cầu mép cắt. Laser thường được cân nhắc cho biên dạng và lỗ cần đường cắt gọn; plasma có thể phù hợp với một số nhóm thép carbon và chiều dày nhất định. Xưởng cần xem bản vẽ trước khi kết luận.
Có thể cắt đồng thời lỗ tâm và lỗ bu lông không?
Có thể xem xét cắt đồng thời nếu kích thước lỗ, chiều dày và yêu cầu dung sai phù hợp với công nghệ được chọn. Những lỗ yêu cầu bề mặt hoặc độ chính xác cao hơn có thể phải chừa lượng dư để khoan, doa hoặc gia công cơ khí sau cắt.
Báo giá được tính theo kilôgam hay mét cắt?
Cách tính phụ thuộc phạm vi đơn hàng. Chi phí có thể gồm vật liệu, chiều dài đường cắt, số lần tạo lỗ, công đoạn xử lý mép và khối lượng đặt hàng. Vì vậy, bạn nên yêu cầu báo giá ghi rõ phần vật tư và phần gia công thay vì chỉ so sánh một đơn giá tổng quát.
Có cần bo hoặc xử lý cạnh sau khi cắt không?
Cần xử lý khi mép cắt ảnh hưởng đến an toàn cầm nắm, độ kín khít, hàn, sơn hoặc lắp ghép. Mức xử lý phụ thuộc vào phương pháp cắt và mục đích sử dụng; bạn nên ghi rõ yêu cầu về ba via và cạnh sắc ngay từ bước báo giá.
Kết luận
Hiệu quả của gia công thép tấm tròn phụ thuộc vào việc chọn đúng vật liệu, phương pháp cắt và tiêu chí nghiệm thu. Trước khi đặt hàng, bạn nên chốt đường kính, chiều dày, lỗ tâm, cụm lỗ, dung sai, tình trạng mép và công đoạn sau cắt. Một bản vẽ đầy đủ giúp xưởng tư vấn sát nhu cầu, hạn chế phát sinh và xây dựng báo giá rõ ràng hơn.
