Khi bạn nhìn vào bản vẽ kết cấu thép của một công trình lớn, bạn sẽ thấy những tấm thép nhỏ được đặt tại các vị trí giao điểm của dầm và cột. Đó chính là thép tấm bản mã – những chi tiết kỹ thuật được cắt gọn từ thép tấm phẳng để đóng vai trò trung gian giúp kết nối cấu kiện, truyền tải lực và đảm bảo tính ổn định cho toàn bộ công trình. Tuy có hình dáng đơn giản, nhưng chi tiết này lại đóng vai trò then chốt không thể thiếu trong ngành xây dựng và cơ khí hiện đại. Trong bài viết này, Phương Phú Châu sẽ chia sẻ toàn bộ thông tin về quy cách, phân loại cũng như kinh nghiệm lựa chọn đơn vị gia công bản mã thép tấm với giá cạnh tranh nhất.
Tóm tắt nội dung chính: Thép tấm bản mã (Gusset Plate) là tấm thép hình các loại (vuông, chữ nhật, tròn) được sử dụng để liên kết, gia cố và chuyển tải lực tại các điểm giao nhập trong kết cấu thép, xây dựng cơ khí và các công trình công nghiệp. Bản mã được phân loại theo kích thước, độ dày, hình dáng và phương pháp liên kết (hàn hoặc bu lông). Tiêu chí chọn bản mã bao gồm vị trí thi công, tải trọng, môi trường sử dụng, vật liệu (thép carbon, thép mạ kẽm, inox), và quy cách kích thước. Bài viết này cung cấp hướng dẫn chi tiết về các loại bản mã phổ biến, cách tính khối lượng, ứng dụng thực tế trong nhà tiền chế, xưởng, nhà máy, và dịch vụ gia công bản mã theo yêu cầu từ các xưởng chuyên nghiệp tại TP.HCM, Long An.

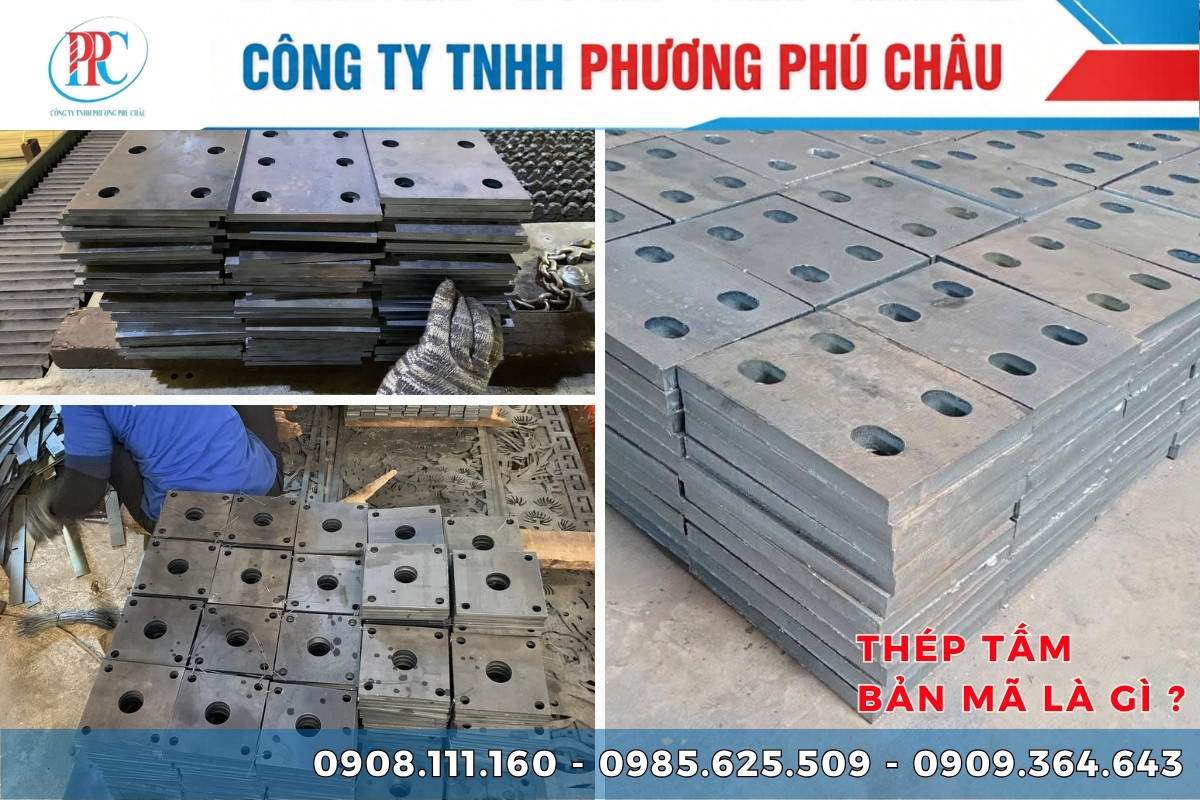

Thép tấm bản mã là gì?
Thép tấm bản mã, hay còn gọi là sắt bản mã, tên tiếng Anh là Gusset Plate, là những tấm thép có hình dáng và kích thước khác nhau, thường được đặt tại các điểm nút, góc nối hoặc vị trí tiếp xúc giữa các cấu kiện thép. Chức năng chính của bản mã là liên kết các phần tử kết cấu lại với nhau, giúp chuyển tải lực một cách hiệu quả, gia cố độ bền của khớp nối, và đảm bảo sự ổn định của toàn bộ kết cấu.
Bản mã có thể được gắn chặt vào các bộ phận khung thép bằng hai phương pháp chính: (1) Phương pháp cơ học sử dụng bu lông hoặc đinh, hoặc (2) Phương pháp liên kết vĩnh viễn sử dụng hàn. Tùy thuộc vào yêu cầu kỹ thuật của từng công trình, nhà thiết kế sẽ lựa chọn phương pháp liên kết phù hợp nhất. Bản mã không chỉ là chi tiết kết nối đơn thuần, mà còn là yếu tố quan trọng giúp tăng cường độ bền, hạn chế biến dạng, và nâng cao độ an toàn của kết cấu.
Đặc điểm kỹ thuật của bản mã thép
Bản mã thép sở hữu những đặc điểm kỹ thuật nổi bật sau:
- Độ bền cao: Bản mã được chế tạo từ thép chất lượng, có khả năng chịu lực tốt, không dễ uốn cong hay biến dạng dưới tác động của tải trọng.
- Khả năng chống ăn mòn: Bản mã thường được mạ kẽm hoặc sơn phủ để tăng cường khả năng chống ăn mòn từ môi trường ẩm ướt, hóa chất hoặc các yếu tố tự nhiên.
- Trọng lượng cân đối: Kích thước và độ dày của bản mã được thiết kế sao cho vừa đủ để chịu lực mà không làm quá nặng cho kết cấu chính.
- Tính ứng dụng đa dạng: Bản mã có thể được sử dụng trong nhiều lĩnh vực như xây dựng, cơ khí, chế tạo máy, công nghiệp, tàu biển, và nhiều ngành khác.
- Linh hoạt trong thiết kế: Bản mã có thể được gia công theo mẫu đặc biệt, cắt thành các hình dáng khác nhau, đục lỗ, hoặc chấn gấp theo yêu cầu riêng của công trình.
Tại sao bản mã quan trọng trong xây dựng?
Bản mã thép không phải là những chi tiết phụ mà có thể bỏ qua. Trên thực tế, bản mã đóng vai trò cực kỳ quan trọng trong việc đảm bảo chất lượng và độ an toàn của các kết cấu thép. Khi bạn thiết kế một công trình gia công thép tấm với kết cấu phức tạp, các điểm nối của dầm cột sẽ gặp những tác động lực từ nhiều hướng khác nhau. Nếu không có bản mã để liên kết và phân tán lực, các vị trí này rất dễ bị hỏng, rạn nứt hoặc sập đổ.
Ngoài ra, bản mã còn giúp gia cố độ bền của khớp nối, hạn chế các biến dạng không mong muốn, nâng cao khả năng chống rung và chống chấn động. Đối với các công trình có tải trọng lớn hoặc hoạt động trong môi trường khắc nghiệt (như máy móc nhà máy, cơ sở hạ tầng giao thông), bản mã là yếu tố then chốt để đảm bảo tuổi thọ của công trình lên tới chục năm hoặc hơn.
Nếu bạn lựa chọn bản mã thép không phù hợp hoặc bỏ qua bản mã, công trình của bạn sẽ gặp phải những rủi ro nghiêm trọng như: khớp nối yếu dẫn đến biến dạng, rạn nứt hoặc sập; bản mã quá nhỏ không chịu được tải trọng; bản mã quá lớn làm tăng chi phí không cần thiết; hoặc bản mã được gia công không chuẩn dẫn đến vấn đề trong quá trình lắp ráp. Chính vì thế, việc hiểu rõ cách chọn bản mã phù hợp là yêu cầu bắt buộc đối với bất kỳ nhà thầu hay kỹ sư xây dựng nào.
Phân loại thép tấm bản mã phổ biến
Bản mã thép được phân loại theo nhiều tiêu chí khác nhau: hình dáng, kích thước, vật liệu, phương pháp liên kết, và tiêu chuẩn sản xuất. Dưới đây là các loại bản mã thép phổ biến nhất mà bạn sẽ gặp trong các công trình:
Bản mã theo hình dáng
- Bản mã hình vuông: Loại phổ biến nhất, kích thước 100x100, 150x150, 200x200, 300x300 mm, dùng cho kết nối dầm cột tiêu chuẩn.
- Bản mã hình chữ nhật: Dùng cho những vị trí nối không đối xứng, giúp tối ưu hóa không gian và chi phí vật liệu.
- Bản mã hình tròn: Thường dùng cho các kết cấu dầm cột hình tròn hoặc ứng dụng đặc biệt trong cơ khí.
- Bản mã hình thang hoặc tam giác: Loại gia công đặc biệt, dùng cho những công trình có thiết kế riêng biệt.

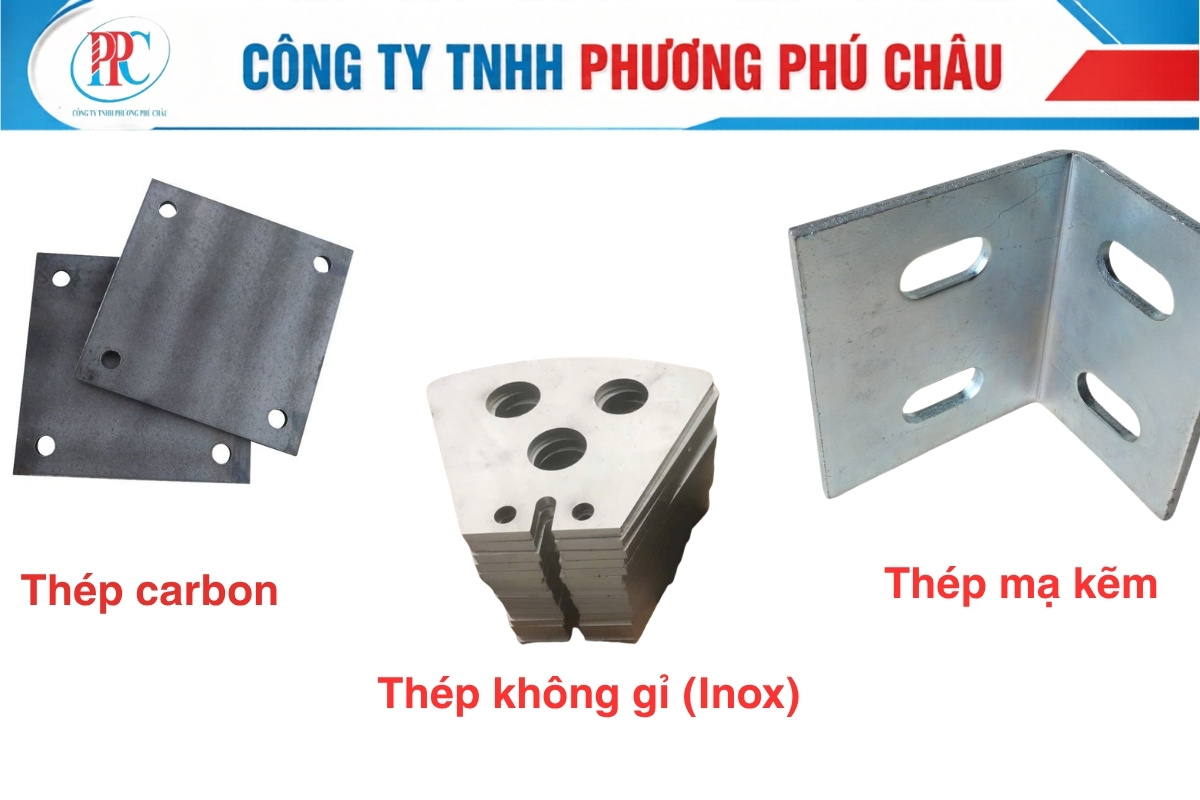

Bản mã theo vật liệu
- Bản mã thép carbon: Loại thép sử dụng phổ biến nhất, chi phí hợp lý, độ bền tốt. Thường được mạ kẽm để chống ăn mòn.
- Bản mã thép mạ kẽm: Được mạ kẽm nhúng nóng hoặc điện phân, có khả năng chống gỉ sét cao, thích hợp cho môi trường ẩm ướt hoặc ngoài trời.
- Bản mã thép không gỉ (Inox): Sử dụng trong môi trường yêu cầu chống ăn mòn cực cao, như nhà máy hóa chất, khu vực ven biển, hoặc các công trình đặc biệt.
- Bản mã thép hợp kim: Có thêm các nguyên tố hợp kim (Mangan, Silic...) để tăng cường độ bền hoặc khả năng chống ăn mòn.
Bản mã theo phương pháp liên kết
- Bản mã liên kết hàn: Không có lỗ, được hàn trực tiếp vào kết cấu thép. Thích hợp cho kết nối chắc chắn, linh hoạt về hình dáng và kích thước.
- Bản mã liên kết bu lông: Có các lỗ đục sẵn, được gắn bằng bu lông hoặc ốc vít. Thích hợp cho công trình cần tháo lắp hoặc bảo trì thường xuyên.

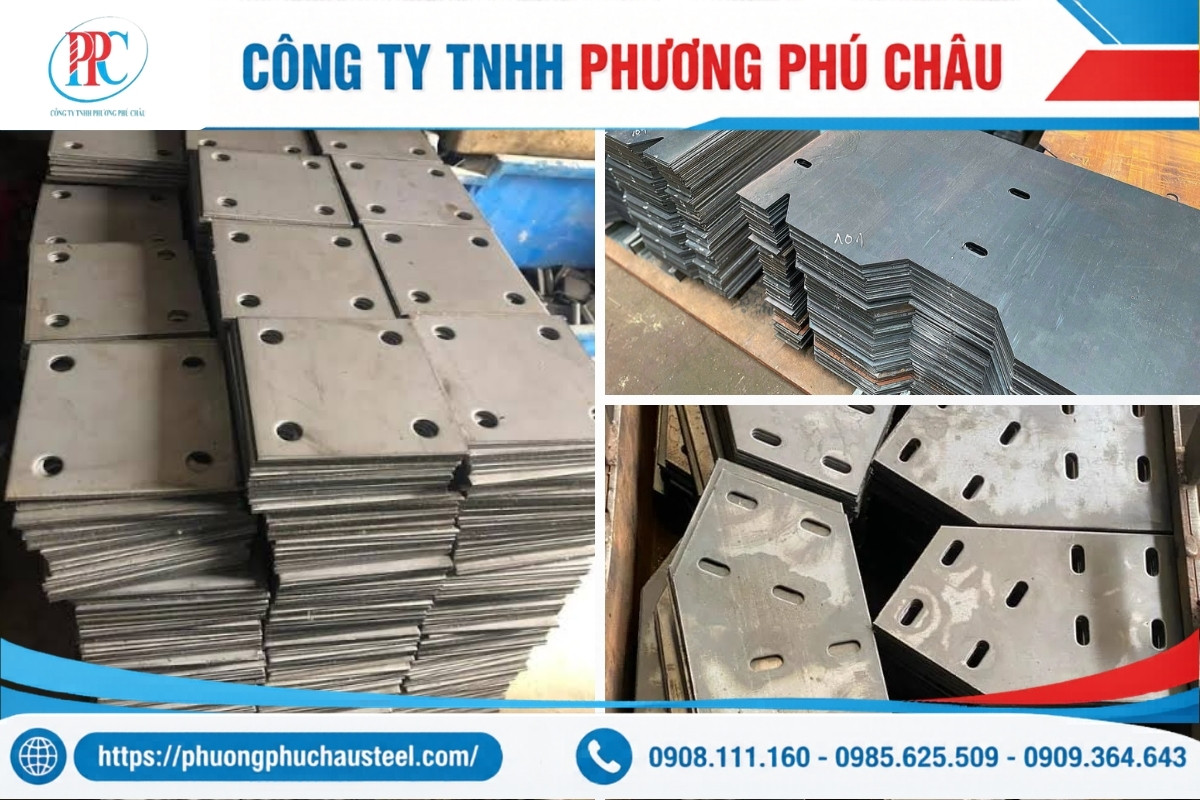

Cách chọn bản mã thép phù hợp cho công trình của bạn
Việc lựa chọn bản mã phù hợp là một quyết định kỹ thuật quan trọng. Bạn cần phải xem xét nhiều yếu tố khác nhau để đảm bảo bản mã vừa đáp ứng yêu cầu kỹ thuật, vừa tối ưu hóa chi phí. Dưới đây là những tiêu chí chính mà bạn nên xem xét:
1. Vị trí thi công và tải trọng
Xác định vị trí sử dụng bản mã (chân cột, dầm cột, góc nối...) và những tải trọng mà bản mã phải chịu. Bản mã chân cột thường phải chịu tải trọng lớn hơn bản mã nối dầm. Bạn cần tính toán chính xác lực tác động dựa trên bản vẽ kỹ thuật và tiêu chuẩn xây dựng để chọn kích thước, độ dày phù hợp.
2. Môi trường sử dụng và độ ẩm
Xem xét điều kiện môi trường nơi sẽ sử dụng bản mã. Nếu công trình ở môi trường ẩm ướt, ven biển, hoặc tiếp xúc thường xuyên với nước, bạn nên chọn bản mã thép mạ kẽm nhúng nóng hoặc thép không gỉ. Đối với môi trường bình thường trong nhà, bản mã thép carbon được mạ kẽm hoặc sơn phủ cũng đủ.
3. Thiết kế kết cấu và độ dày
Độ dày của bản mã phải tương xứng với độ dày của dầm cột mà nó nối. Nếu bản mã quá mỏng, nó sẽ không đủ độ bền; nếu quá dày, nó sẽ gây lãng phí vật liệu. Thông thường, độ dày bản mã khoảng 8mm đến 20mm tùy thuộc vào cảu kiện chính.
4. Phương pháp liên kết
Quyết định liệu bản mã sẽ được hàn hay bu lông. Hàn tạo kết nối chắc chắn hơn, thích hợp cho kết cấu chịu tải trọng cao. Bu lông thích hợp cho công trình cần tháo lắp nhanh hoặc bảo trì thường xuyên. Chi phí lao động hàn thường cao hơn bu lông, nhưng hàn có tính linh hoạt hơn về thiết kế.
5. Tiêu chuẩn sản xuất và mác thép
Chọn bản mã theo tiêu chuẩn sản xuất đúng (JIS, ASTM, TCVN...) và mác thép phù hợp. Bản mã thường được sản xuất từ thép SS400 hoặc SS490 theo tiêu chuẩn JIS. Nếu công trình yêu cầu mác thép cụ thể, hãy yêu cầu nhà cung cấp cung cấp chứng chỉ chất lượng (CQ) phù hợp.
Ứng dụng thép tấm bản mã trong các công trình xây dựng
Bản mã thép được sử dụng rộng rãi trong các loại công trình khác nhau. Dưới đây là những ứng dụng thực tế phổ biến nhất mà bạn sẽ gặp:

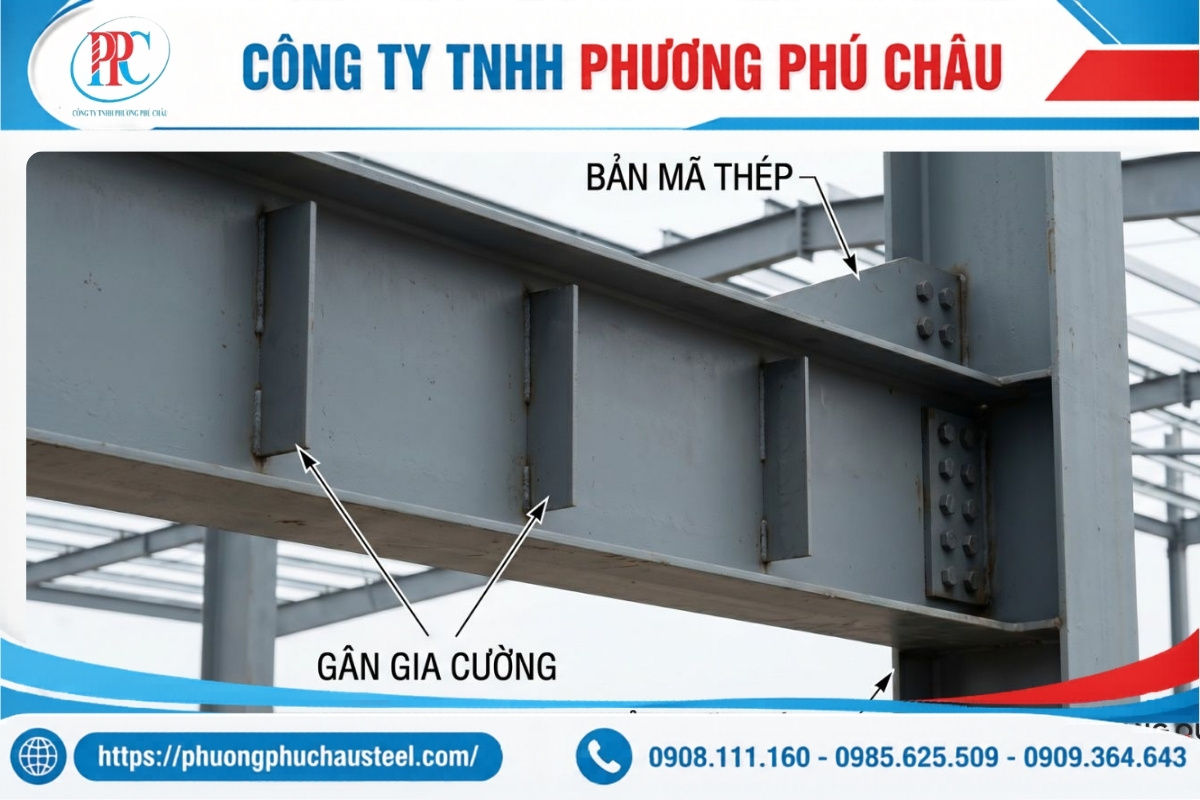

Kết nối dầm cột trong nhà tiền chế
Bản mã được sử dụng để liên kết dầm cột trong các kết cấu nhà tiền chế, giúp tăng cường độ bền và gia cố các khớp nối. Loại bản mã này thường có kích thước trung bình (150x150 đến 250x250 mm) và được hàn hoặc bu lông tùy theo thiết kế.
Gia công bản mã chân cột tại xưởng
Khi bạn cần gia công bản mã chân cột theo bản vẽ, các xưởng chuyên nghiệp sẽ tiến hành cắt, đục lỗ, hoặc gia công đặc biệt theo yêu cầu. Bản mã chân cột thường chịu tải trọng lớn nhất, vì vậy cần được thiết kế và gia công chuẩn xác.
Cố định máy móc và thiết bị xưởng
Bản mã được dùng để cố định các máy công nghiệp, thiết bị nặng với sàn xưởng. Bản mã loại này thường được thiết kế để có khả năng chống rung, chống chấn động cao.
Liên kết các đoạn cọc bê tông trong xây dựng cầu
Bản mã cũng được sử dụng để liên kết các đoạn cọc bê tông cốt thép trong các công trình cầu, khu vực ven biển, hoặc địa hình khó khăn. Ở đây, bản mã thường được mạ kẽm hoặc sơn phủ để chống ăn mòn từ nước mặn hoặc độ ẩm cao. Chính vì vậy, gia công bản mã chân cột là một dịch vụ quan trọng mà các xưởng chuyên nghiệp cần cung cấp, với độ chính xác cao và thời gian hoàn thành nhanh chóng.
Ứng dụng trong cơ khí chế tạo
Bản mã cũng được dùng trong các hệ thống cơ khí, khung máy, hay các chi tiết kết cấu khác. Loại bản mã này thường được gia công theo bản vẽ mẫu đặc biệt, với độ chính xác cao.
Cách tính khối lượng bản mã thép
Khi bạn lên danh sách vật liệu hoặc báo giá, bạn cần tính toán chính xác khối lượng bản mã. Công thức tính khối lượng bản mã rất đơn giản:
Trọng lượng (kg) = Độ dày (mm) × Chiều rộng (mm) × Chiều dài (mm) × 7.85 ÷ 1,000,000
Giải thích các thành phần trong công thức
- Độ dày (T): Độ dày của tấm bản mã tính bằng mm (ví dụ: 8mm, 10mm, 12mm...).
- Chiều rộng (R): Chiều rộng hay khổ rộng của tấm bản mã tính bằng mm.
- Chiều dài (D): Chiều dài của tấm bản mã tính bằng mm.
- 7.85: Tỷ trọng của thép (g/cm³). Con số này là hằng số cho tất cả các loại thép.
- 1,000,000: Hệ số chuyển đổi từ mm³ sang cm³.
Ví dụ tính toán thực tế
Giả sử bạn có một tấm bản mã với kích thước 10mm x 200mm x 300mm. Trọng lượng sẽ là:
Trọng lượng = 10 × 200 × 300 × 7.85 ÷ 1,000,000 = 4.71 kg
Nếu bạn cần 10 tấm bản mã như vậy, tổng trọng lượng sẽ là 4.71 × 10 = 47.1 kg. Công thức này áp dụng cho tất cả các loại bản mã hình vuông, chữ nhật, hoặc có thể được biến đổi nhẹ cho các hình dáng phức tạp. Để có báo giá chính xác, bạn nên cung cấp đầy đủ bản vẽ chi tiết, kích thước, loại vật liệu, số lượng, và tiến độ yêu cầu cho xưởng gia công bản mã thép tấm. Các xưởng sẽ dựa vào thông tin này để tính toán chính xác giá cả và lên kế hoạch sản xuất phù hợp.
Bảng giá bản mã thép và dịch vụ gia công
Giá bản mã thép phụ thuộc vào nhiều yếu tố: loại vật liệu (thép carbon, mạ kẽm, inox), kích thước, độ dày, số lượng, và loại gia công yêu cầu. Dưới đây là bảng giá ước tính cho các loại bản mã phổ biến:
| Kích thước (mm) | Độ dày (mm) | Vật liệu | Đơn giá/kg [CẦN BỔ SUNG] | Ghi chú |
|---|---|---|---|---|
| 100x100 | 8 | Thép carbon (mạ kẽm) | [CẦN BỔ SUNG] | Tiêu chuẩn JIS SS400 |
| 150x150 | 10 | Thép carbon (mạ kẽm) | [CẦN BỔ SUNG] | Phổ biến nhất |
| 200x200 | 12 | Thép carbon (mạ kẽm) | [CẦN BỔ SUNG] | Dùng cho tải trọng lớn |
| 300x300 | 15 | Thép carbon (mạ kẽm) | [CẦN BỔ SUNG] | Bản mã chân cột |
| Tùy theo yêu cầu | Tùy theo thiết kế | Thép mạ kẽm hoặc inox | [CẦN BỔ SUNG] | Gia công theo bản vẽ |
Dịch vụ gia công bản mã thép theo yêu cầu
Ngoài giá vật liệu thô, bạn cũng cần tính toán chi phí gia công. Khi bạn cần gia công bản mã thép theo bản vẽ (cắt theo hình dáng đặc biệt, đục lỗ, chấn gấp...), bạn có thể liên hệ các xưởng chuyên nghiệp như Phương Phú Châu. Để xem báo giá thép tấm chính xác, cung cấp đầy đủ bản vẽ và thông tin yêu cầu. Giá bản mã phụ thuộc vào loại vật liệu, kích thước, độ dày, và số lượng. Giá gia công thép tấm làm nắp che máy hoặc bản mã thường tính bằng đơn giá/kg của vật liệu cộng thêm chi phí gia công. Để có báo giá chính xác, hãy liên hệ các xưởng gia công và cung cấp bản vẽ chi tiết.
- Cắt theo hình dáng: Chi phí cắt laser hoặc plasma tùy theo độ phức tạp [CẦN BỔ SUNG GIÁ].
- Đục lỗ CNC: Chi phí đục lỗ theo sơ đồ bản vẽ [CẦN BỔ SUNG GIÁ].
- Chấn gấp: Chi phí chấn gấp các góc hoặc biên dạng [CẦN BỔ SUNG GIÁ].
- Bo cạnh và hoàn thiện: Chi phí mài bo cạnh, tẩy rửa bề mặt để sẵn sàng cho hàn hoặc sơn [CẦN BỔ SUNG GIÁ].
- Hàn hoặc xử lý bề mặt: Nếu yêu cầu, bạn có thể yêu cầu hàn các chi tiết liên kết hoặc sơn phủ [CẦN BỔ SUNG GIÁ].
Dịch vụ gia công bản mã thép tấm tại Phương Phú Châu
Phương Phú Châu là đơn vị chuyên cung cấp và gia công bản mã thép theo yêu cầu với đội ngũ kỹ sư, thợ lành nghề và hệ thống máy móc hiện đại. Chúng tôi có khả năng xử lý các yêu cầu gia công phức tạp, từ những chi tiết đơn giản đến những cấu kiện kỹ thuật cao. Liên hệ với chúng tôi để lấy dịch vụ gia công bản mã chuyên nghiệp.

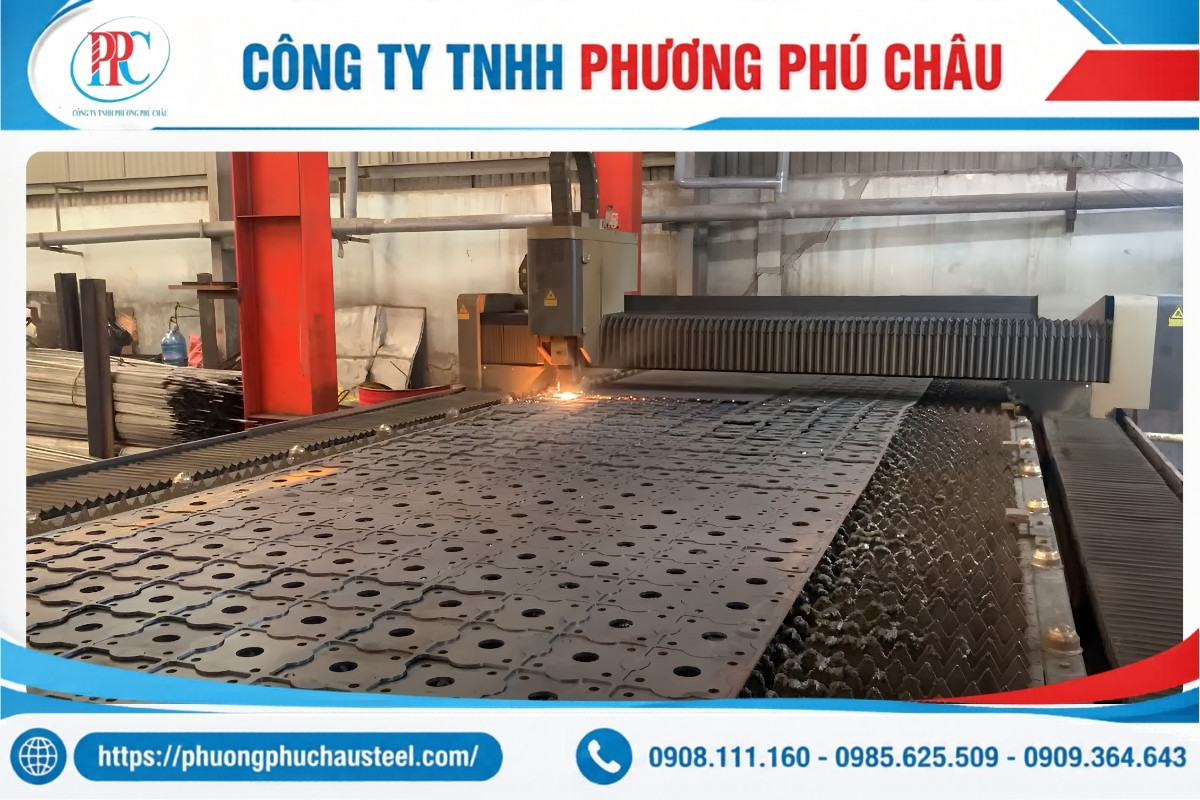

Quy trình gia công bản mã tại xưởng
Khi bạn gửi bản vẽ và yêu cầu gia công bản mã, chúng tôi sẽ thực hiện theo quy trình sau:
- Tiếp nhận và phân tích bản vẽ: Đội ngũ kỹ sư sẽ xem xét chi tiết bản vẽ, xác nhận kích thước, loại vật liệu, và các yêu cầu kỹ thuật đặc biệt.
- Lên kế hoạch gia công: Xác định phương pháp cắt, lập trình máy CNC, và sắp xếp lịch sản xuất hợp lý.
- Chuẩn bị vật liệu: Chọn vật liệu phù hợp (thép carbon, mạ kẽm, inox...) và cắt theo kích thước phôi ban đầu.
- Gia công chính: Tiến hành các công đoạn: cắt laser/plasma, đục lỗ CNC, chấn gấp, bo cạnh...
- Kiểm tra chất lượng: Kiểm tra dung sai kích thước, bề mặt, và các chi tiết theo tiêu chuẩn kỹ thuật.
- Sơn phủ hoặc mạ kẽm: Nếu yêu cầu, bản mã sẽ được mạ kẽm hoặc sơn phủ để chống ăn mòn.
- Đóng gói và giao hàng: Đóng gói cẩn thận, sắp xếp vận chuyển đúng tiến độ.
Ưu điểm khi hợp tác với chúng tôi
- Đội ngũ chuyên nghiệp: Các kỹ sư, thợ lành nghề có nhiều năm kinh nghiệm trong gia công bản mã.
- Máy móc hiện đại: Hệ thống cắt laser, plasma, máy đục CNC, máy chấn tính năng cao đảm bảo độ chính xác cao.
- Dung sai kỹ thuật chính xác: Đảm bảo bản mã đạt dung sai theo tiêu chuẩn, phù hợp với bản vẽ.
- Chi phí cạnh tranh: Giá gia công hợp lý, có thể thương lượng theo số lượng và yêu cầu.
- Tiến độ nhanh: Lịch sản xuất linh hoạt, có thể xử lý đơn hàng gấp.
- Vị trí thuận lợi: Xưởng đặt tại TP.HCM, Long An, dễ dàng giao nhận hàng.
Câu hỏi thường gặp về thép tấm bản mã
Bản mã thép và thép tấm có khác nhau không?
Bản mã là một loại thép tấm được cắt, gia công theo kích thước và hình dáng đặc biệt. Nói cách khác, bản mã là thép tấm được gia công thành những chi tiết nhỏ có mục đích sử dụng cụ thể. Tất cả bản mã đều là thép tấm, nhưng không phải tất cả thép tấm đều là bản mã.
Chọn bản mã thép carbon hay thép mạ kẽm?
Nếu công trình ở trong nhà, điều kiện bình thường, bạn có thể chọn thép carbon được sơn phủ. Nếu công trình ở ngoài trời, ven biển, hoặc môi trường ẩm ướt, bạn nên chọn thép mạ kẽm nhúng nóng để chống ăn mòn lâu dài. Giá thép mạ kẽm cao hơn thép carbon khoảng 20-30%, nhưng tuổi thọ sẽ dài hơn nhiều.
Giá bản mã thép hiện nay bao nhiêu?
Giá bản mã phụ thuộc vào loại vật liệu, kích thước, độ dày, và số lượng. Giá gia công thép tấm làm nắp che máy hoặc bản mã thường tính bằng đơn giá/kg của vật liệu cộng thêm chi phí gia công. Để có báo giá chính xác, hãy liên hệ các xưởng gia công và cung cấp bản vẽ chi tiết. Bạn cũng có thể liên hệ trực tiếp với Phương Phú Châu để xem báo giá.
Thời gian gia công bản mã bao lâu?
Thời gian gia công tùy thuộc vào độ phức tạp, số lượng, và lịch sản xuất của xưởng. Những bản mã đơn giản có thể xong trong 3-5 ngày, trong khi những bản mã phức tạp có thể mất 1-2 tuần hoặc hơn. Luôn thỏa thuận tiến độ với xưởng trước khi đặt hàng.
Bản mã có tính dung sai cao không?
Bản mã được gia công với độ chính xác cao bằng máy CNC. Thông thường, dung sai kích thước có thể đạt ±0.5mm đến ±1mm tùy theo tiêu chuẩn kỹ thuật. Nếu bạn cần dung sai siêu chính xác (±0.1mm), hãy thông báo rõ trên bản vẽ và xưởng sẽ điều chỉnh quy trình gia công tương ứng.
Xưởng nào làm gia công bản mã mạ kẽm uy tín?
Để tìm xưởng gia công uy tín, bạn nên xem xét: năng lực máy móc, kinh nghiệm, chứng chỉ chất lượng, đánh giá của khách hàng, và khả năng cung cấp chứng chỉ CO/CQ. Phương Phú Châu là một lựa chọn đáng tin cậy với hơn nhiều năm kinh nghiệm gia công bản mã mạ kẽm và các chi tiết thép khác.
Kết luận
Thép tấm bản mã là những chi tiết quan trọng không thể thiếu trong các công trình xây dựng, cơ khí, và công nghiệp. Việc hiểu rõ bản mã là gì, phân loại, cách chọn, tính toán khối lượng, và quy trình gia công sẽ giúp bạn đưa ra những quyết định đúng đắn cho dự án của mình. Bản mã không chỉ là chi tiết kỹ thuật, mà còn là yếu tố quyết định tính an toàn, độ bền, và chất lượng của toàn bộ công trình.
Nếu bạn có nhu cầu gia công bản mã thép tấm theo bản vẽ, hay cần tư vấn về việc lựa chọn loại bản mã phù hợp, đừng ngần ngại liên hệ với Phương Phú Châu. Chúng tôi sẵn sàng hỗ trợ bạn từ khâu thiết kế, báo giá, cho đến gia công và giao hàng đúng tiến độ. Để tìm hiểu thêm về thông tin giới thiệu công ty và năng lực của chúng tôi, hãy truy cập website hoặc liên hệ trực tiếp.
